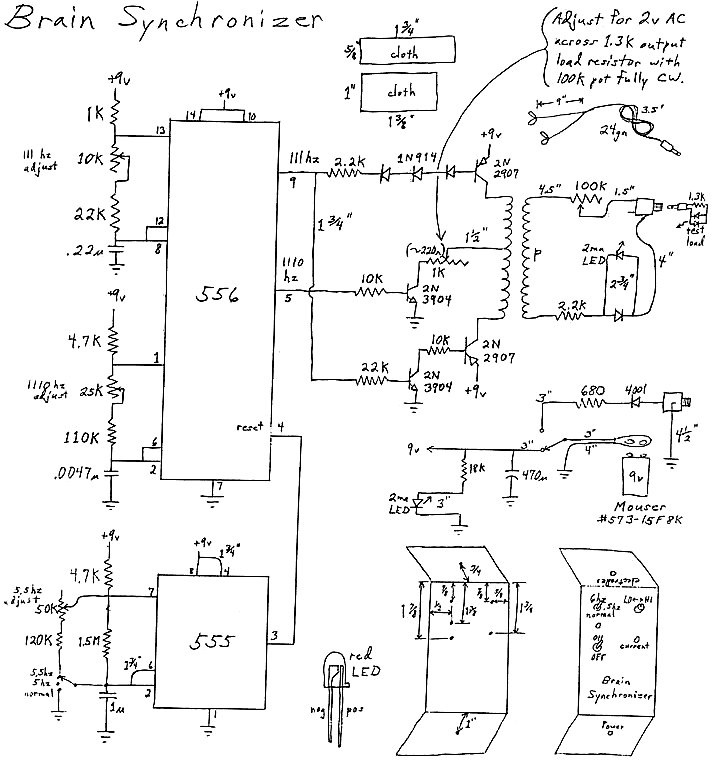

Brain tuner circuit电路图

原件列表

数量     名称                  #               花费    备注
  1     project box             400-1542       3.70    RS:  270-231    2.32
  1     9v rechargeable battery 573-15F8K      7.99
  1     9v battery clip         12BC160         .54
  1     output transformer      42TM006        2.41
  1     C555 timer IC           511-TS555CN     .46
  1     C556 timer IC           511-TS556CN     .62
  1     8 pin IC socket         571-26404633    .11
  1     14 pin IC socket        571-26403573    .13
  1     100K pot                31VA501        1.25
  1     pot knob                450-2070        .99
  1     25K mini pot            569-72PM-25K    .99
  2     3.5mm female jack       16PJ137         .52
  2     3.5mm male plug         17PP103         .86
  1     12v 200ma Adaptor       412-1101       4.90
  1     470uf capacitor         140-XRL10V470   .18
  1     1uf capacitor           540-1.0M35      .33
  1     .22uf capacitor         540-0.22M35     .33
  1     .0047uf capacitor       581-UEC472J1    .62
  1     120K resistor           30B-J250-120K   .22
  2     22K resistor            30B-J250-22K    .44
  2     4.7K resistor           30B-J250-4.7K   .44
  1     1K resistor             30B-J250-1K     .44
  1     1.3K resistor           30B-J250-1.3K   .44
  1     680 ohm resistor 1/2W   30B-J500-680    .22
1.5"    1/16" shrink tubing, 4' 5174-11162      4'/.78

Qty     Radio Shack #                          cost
  2     2ma LED                 276-044        2.12
  1     PC board                276-150         .64
 3.5'   24ga speaker wire       278-1301        .27

Qty     JDR                     #              cost
  1     SPDT switch             SP/DT          1.25
  1     SPDT-CO switch          SW22           1.29
  1     1.5M resistor           R1.5M           .05
  1     18K resistor            R18K            .05
  2     10K resistor            R10K            .10
  2     2.2K resistor           R2.2K           .10
  1     50K mini pot            72PR50K         .79
  1     10K mini pot            72PR10K         .79
  1     1K mini pot             72PR1.0K        .79
  2     2907 transistor         2N2907A         .29
  2     3904 transistor         2N3904          .10
  4     1N4148 diode            1N4148          .04
  1     1N4001 diode            1N4001          .06
  4     rubber feet             3M5012-BL      100/6.95
 3.5'   24ga single wire        WIRE-24YSR100  100'/3.95
耳夹电极1套。
备注:上面的花费和备注是很久以前美国人写的,可以忽略。

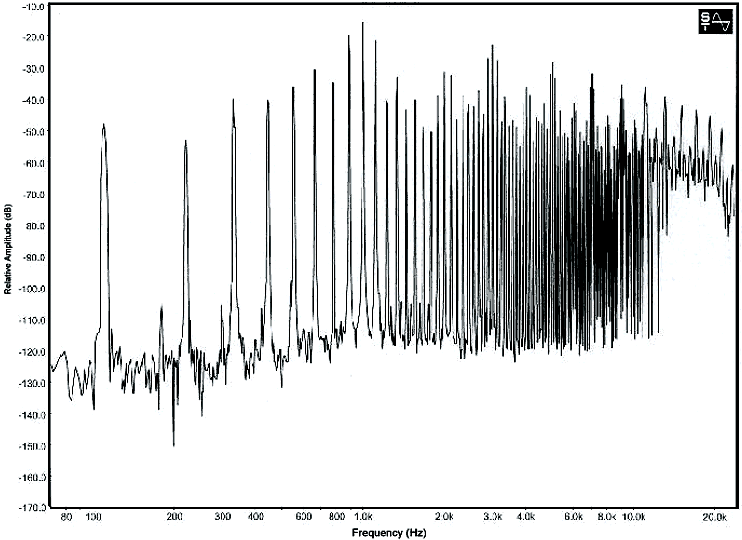

BT-5设备的频谱

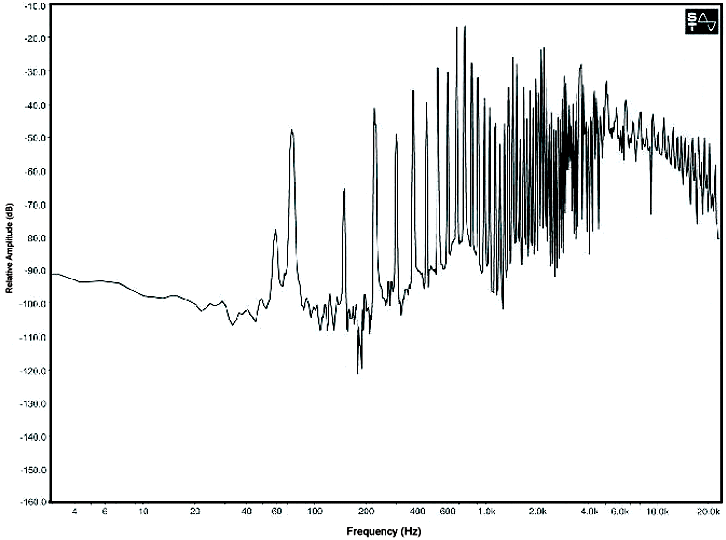

BT-5专业版设备的频谱



Bio-Tuner BT-7

SOTA仪器公司完全重新设计了Bio-Tuner的BT6Pro型号,现在称为BT7(BT6的专业版)。

Bio-Tuner BT7提供6种用户可选择的输出模式,研究表明它们具有不同的效果。在所有模式中,存在由111.11Hz脉冲调制的1,000Hz的基频。这是发现其他人失败的“神奇频率”。
模式1-3(550uS脉冲宽度)模式4-6(220uS脉冲宽度)
模式1
1kHz由111.11 Hz调制,550us脉冲宽度
输出=连续模式4
1kHz由111.11 Hz,220us脉冲宽度调制
输出=连续
模式2
1kHz由111.11 Hz调制,550us脉冲宽度
输出= 1秒ON,1秒OFF模式2
1kHz由111.11 Hz,220us脉冲宽度调制
输出= 1秒ON,1秒OFF
模式3
1kHz由111.11 Hz调制,550us脉冲宽度
输出=幅值。由7.83Hz正弦波模式3调制
1kHz由111.11 Hz,220us脉冲宽度调制
输出=幅值。由7.83Hz正弦波调制
其他功能

20分钟定时器:经过20分钟后,输出被禁用,本机进入待机模式。
电池电量不足警告:红灯亮起表示电池很快需要更换。
耳夹和输出信号电路验证指示灯:只有当通过耳夹的电气路径完成且功能正常时,黄灯才会亮起。

电气规格

最低<~10微安,最低设置为10伏峰值峰值。最大<1.5mA峰值~40V峰值峰值到典型的4k欧姆负载。输出阻抗~20k欧姆。
改进的直线波,上升时间快(1uS以下)。如在频域(非时域)频谱分析仪上观察到的,在每个脉冲中传递超过500个谐波频率。
基本波形(模式1)1,000 Hz方波(+/- 1%)通过111.11 Hz(+/- 1%)方波进行脉冲调制。波形为Microchip石英晶体控制,可实现精确的频率输出。有6种用户可选择的输出模式。
9伏直流碱性电池工作,可用于终止电压~6.2伏。电池消耗:输出满载时,最小约9mA @ 9V,最大30mA。
自动关机时间为20分钟。以数字方式控制。
脉冲是Bi-Phasic(AC),没有DC或偏移偏置。输出是变压器耦合的,因此电极上不会出现直流电。正负脉冲的代数和为零。这消除了电解,离子迁移或极化的任何可能性。
低电量指示灯。当电池电压低于5.2伏时,低电池电路会点亮红色LED灯。

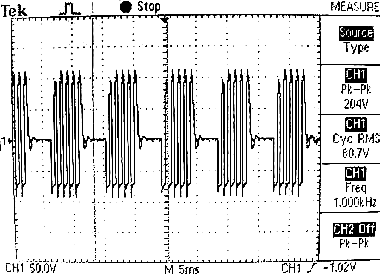

波形
